Ich habe mal den Versuch unternommen darzustellen, wie hell eine LED bei welchem Stromfluss leuchtet. Die Kamera hat bei den Fotos leider nicht perfekt mitgespielt, trotzdem denke ich aber, das der Vergleich brauchbar ist.

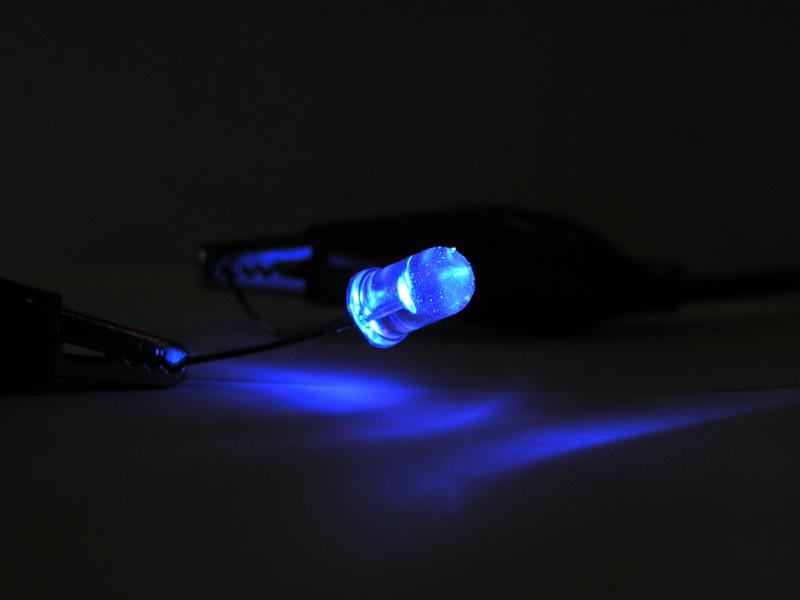

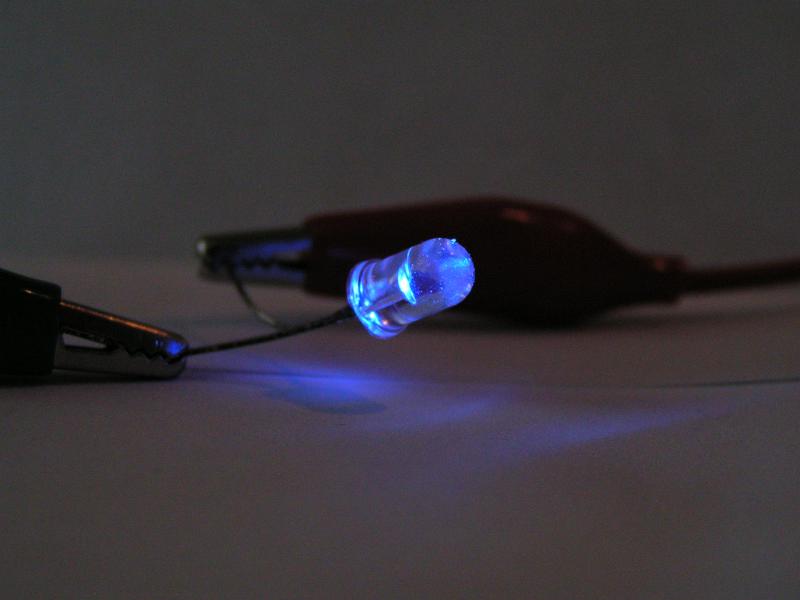

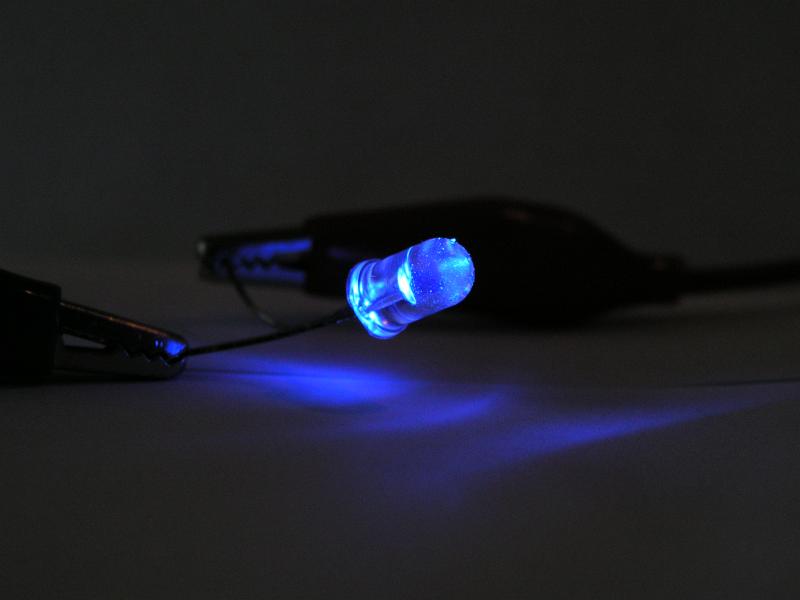

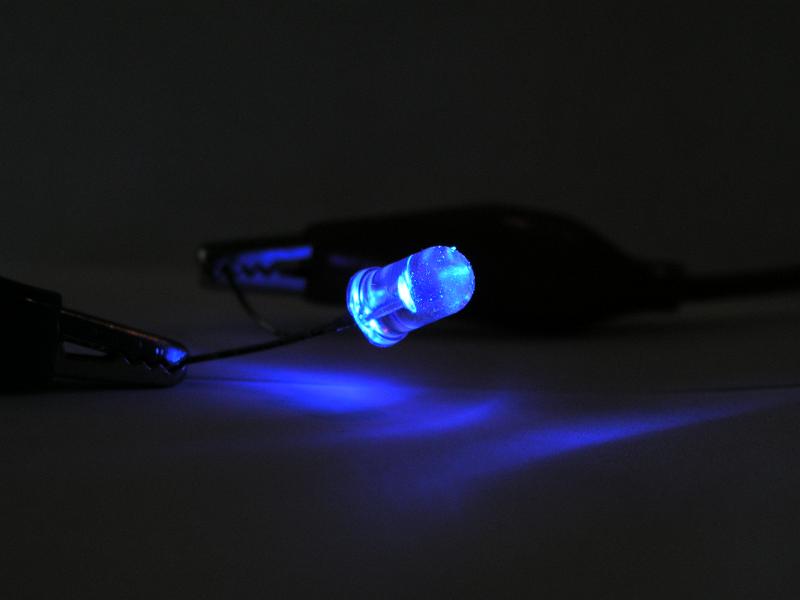

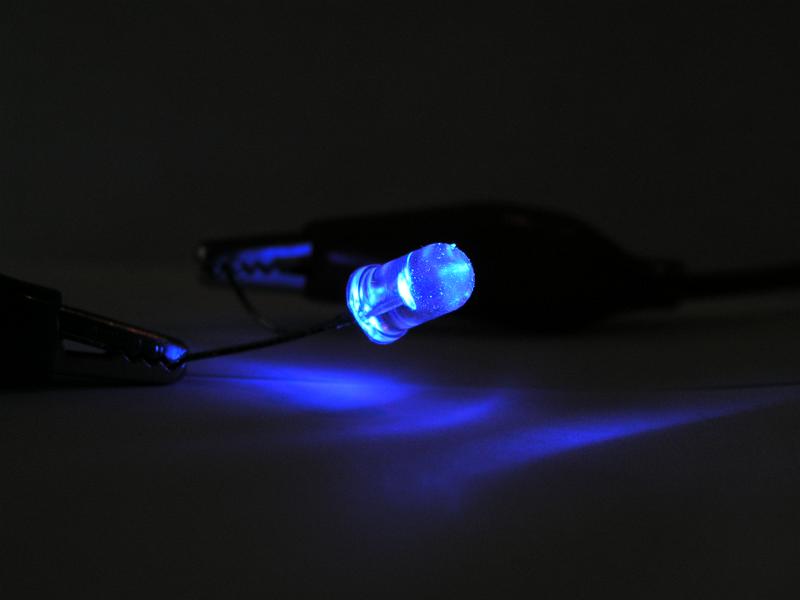

Die Fotos wurden mit folgendem Stromfluss aufgenommen:

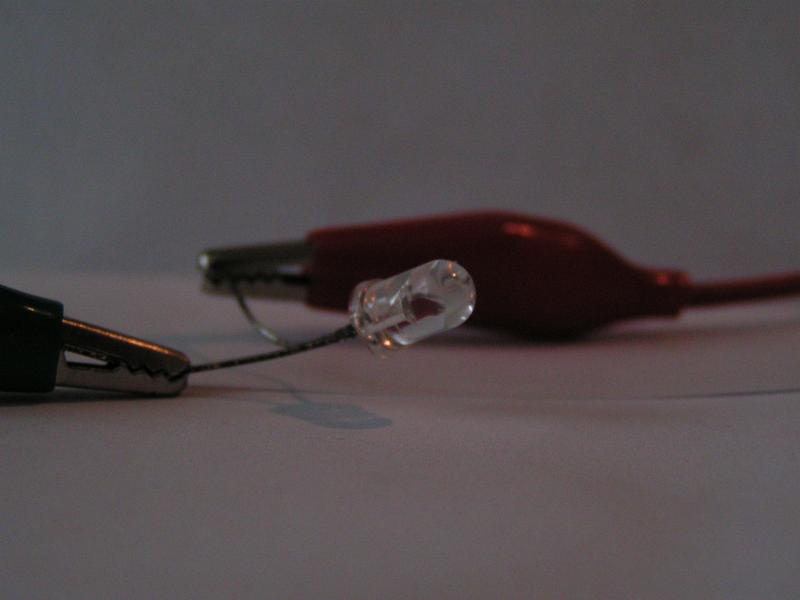

Bild 1 – 00,0mA (Aus
)

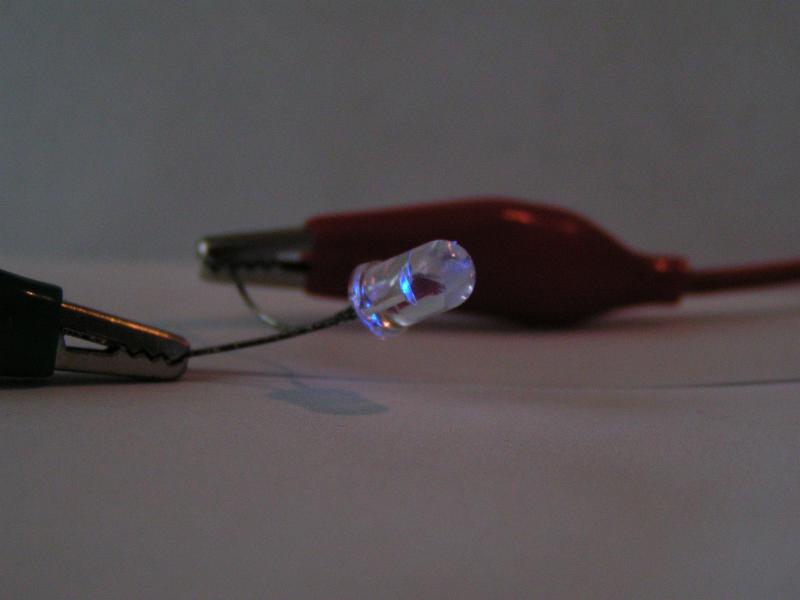

Bild 2 – 00,1mA (100µA!)
Bild 3 – 01,0mA
Bild 4 – 05,0mA
Bild 5 – 10,0mA
Bild 6 – 15,0mA
Bild 7 – 20,0mA
Bild 8 – 30,0mA (kurzfristig!)
Zum Einsatz kam eine beliebige 5mm LED blau aus einem Restpostensortiment.
Ich habe den Test noch mit weiteren Exemplaren durchgeführt, das Ergebnis ist so gut wie identisch. Ist sicher kein Universitätsexperiment, aber zum Verdeutlichen hoffe ich ausreichend.
Hi,
Alles klar, ich freu‘ mich drauf!
Viele Grüße,
Alex
Hi,
Ich mag visuelle Vergleiche wie diese sehr gerne!
Eine Frage/Bitte: Kannst du die Stromfluss-Werte in die jeweiligen Bilder einbauen beziehungsweise sie als Unterschriften direkt unter die dazugehörigen Bilder setzen? Das würde die „direkte Übersichtlichtkeit“ noch einmal verbessern.
Ja, wollte ich schon gemacht haben
