Nun der zweite Teil der beschreibenden Galerie. Wie gesagt, Programm und Doku kommen morgen
-
-
Widerstände durchstecken, Platine drehen und einseitig mit einem Lötpunkt fixieren. Danach ausrichten, auf ca. 2mm abschneiden und festlöten, dabei direkt mit dem nachfolgenden Anschluss verlöten. Natürlich nur, wenn der auch der richtige ist
-

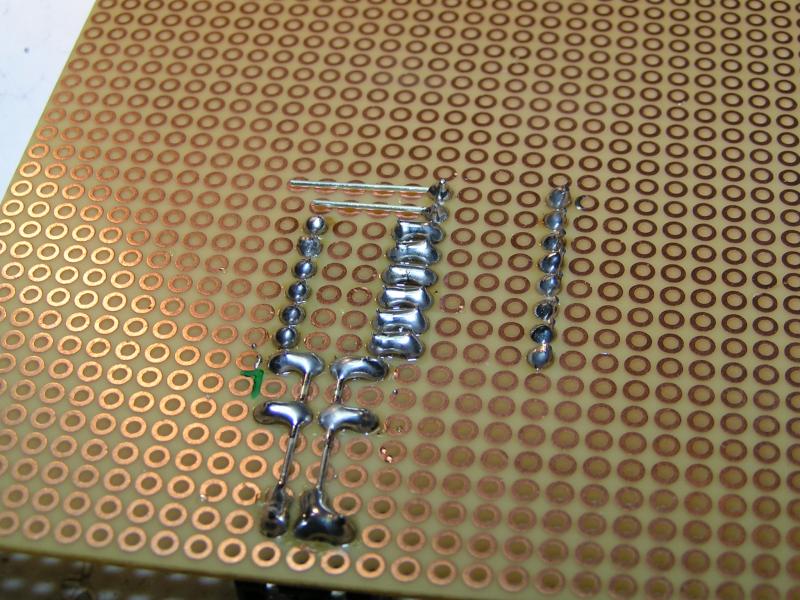

- Die letzten 2 Pinne liegen auf der anderen Seite des Kontrollers, also eine Verbindung zur Widerstandsreihe schaffen.
-
- Und wieder verlöten, was sonst…
-

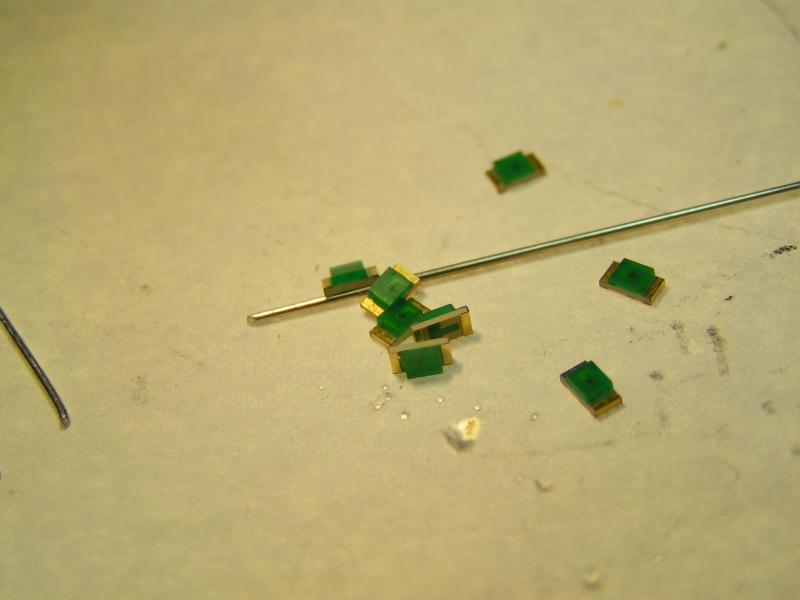

- Die SMD LEDs. Ich habe grüne genommen, irgendwie habe ich da doch einige von über. Kann daran liegen, das ich Grün im Modellbau eher selten brauche aber immer mitgekauft hab‘.
-
- Näher ran…
-
- Hier die durchgebrannte aus dem Artikel von heute Morgen.
-
- Noch einmal…
-
- Fast vergessen aber wichtig: Der 10k Widerstand von (+) auf Reset (Pin 4), der PIC wird sonst wahrscheinlich nicht starten oder zumindest verrückt spielen.
-
- Fertig!
-
- Die Lötseite der fertigen Schaltung.
-
- Ach ja, Anschlussklemme mit Polung. Sollte auch aus der Schaltung bzw. dem Datenblatt entnehmbar sein.
